ThinkPad X230 加装 msata 接口 ssd 的步骤

这是别人写的一个教程,我照着操作的,不过我装的是东芝的128G mSata SSD

以下引用原文:

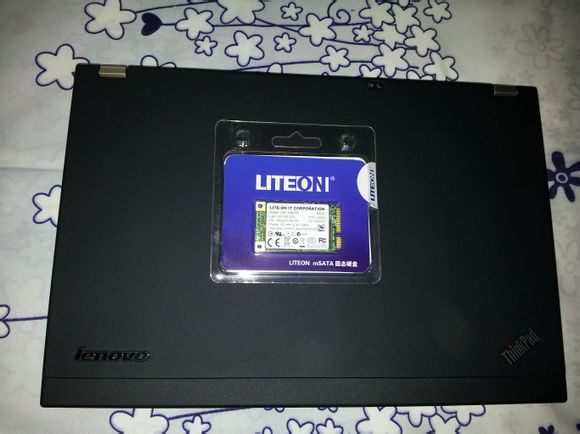

昨天买的64g msata接口的 ssd 到了,写个安装步骤:

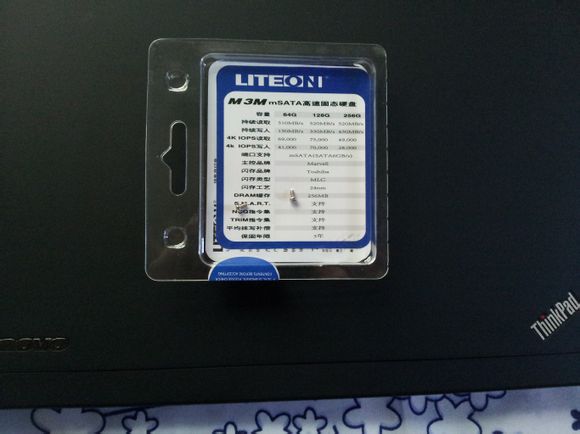

镁光的都缺货,买了建兴的,不知道咋样
01
送2壳螺丝,话说x230自带有
02

好了,开始!
先洗个手,去个静电
取下电池

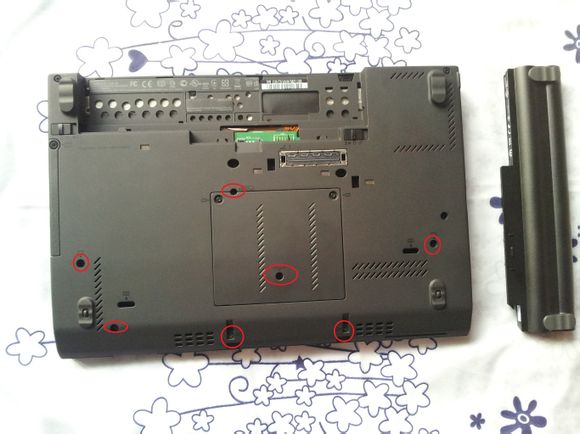

卸掉底部了的螺丝,共7个(旁边有键盘的图标,螺丝都一样,不用怕弄混)
03
把键盘向上推,然后向上轻拿,底下有排线,要小心
04

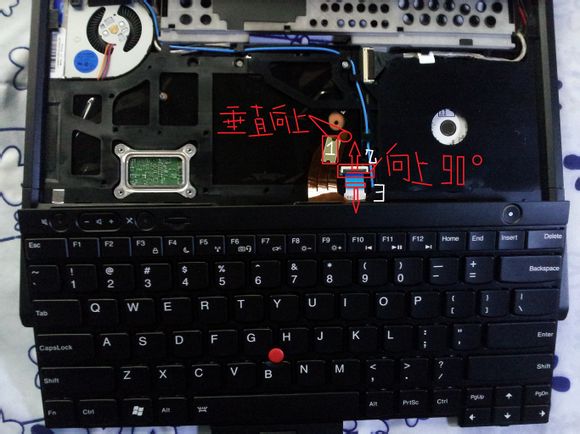

把排线接口或长出来的排线头垂直向上拽,取下键盘

05

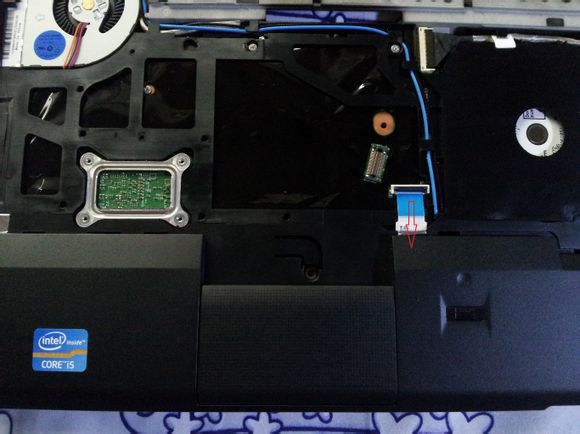

掌托排线口处的卡扣向上扣起,抽出排线,取下掌托(都是卡扣固定的,直接掰下来)
06

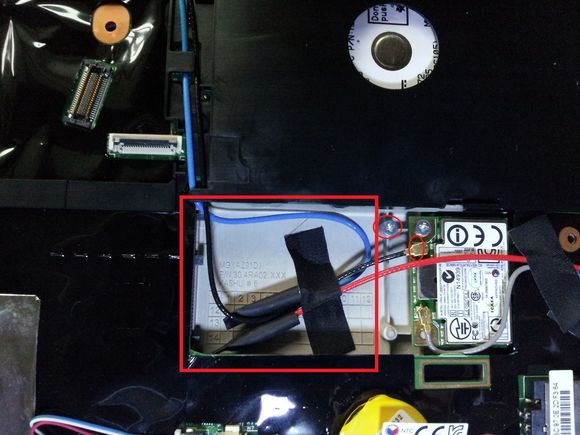

看见红色方框就是预留安装无线网卡和ssd的位置
07

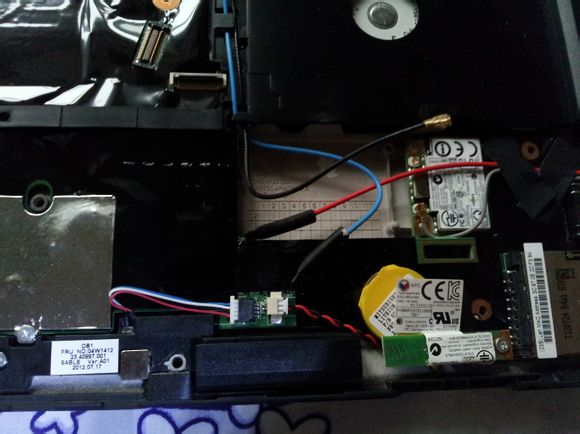

向上拔掉黑线,卸下预留螺丝(黑线不卸也行,我为了方便)
08

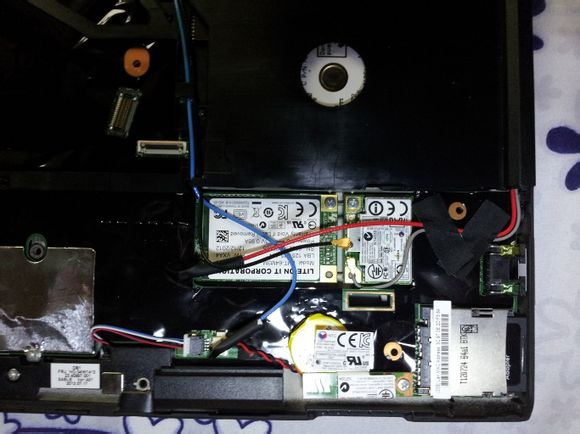

插入硬盘,上好螺丝,把黑线在插回去(轻轻按下去就好了)
09

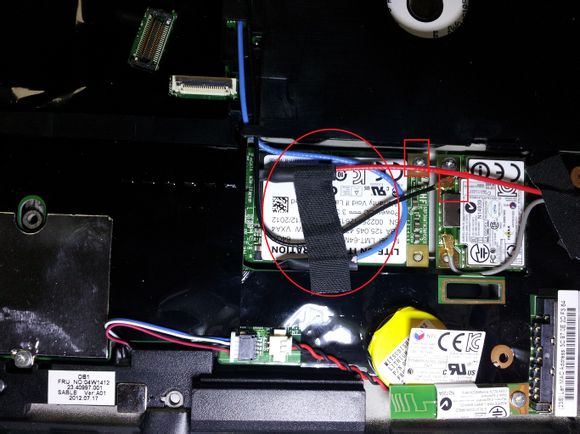

部好红蓝线,用胶布固定好,注意不要顶到掌托
10
在反着装回去
完工
